CH 프리시전(CH Precision)의 클럭 제너레이터 T1을 소개합니다. 디지털 시스템에서 타이밍은 디지털 오디오 컨텐츠를 충실하게 변환하고 전송하는 매우 중요한 부분입니다. 그 이유는 무엇일까요? 디지털/아날로그 컨버터 칩이 높은 위상 노이즈와 지터를 포함하는 클럭으로부터 공급된다고 가정해봅시다. 이 경우 아날로그로 변환된 디지털 오디오 정보는 시간적으로 균일하게 변환된 대신 이상적인 시간을 기준으로 무작위 확산되고 원치 않는 아티팩츠 즉, 노이즈를 발생시킵니다. 공급되는 클럭이 좋을수록 위상 노이즈가 줄어들고 더욱 정확하게 D/A 변환을 합니다.

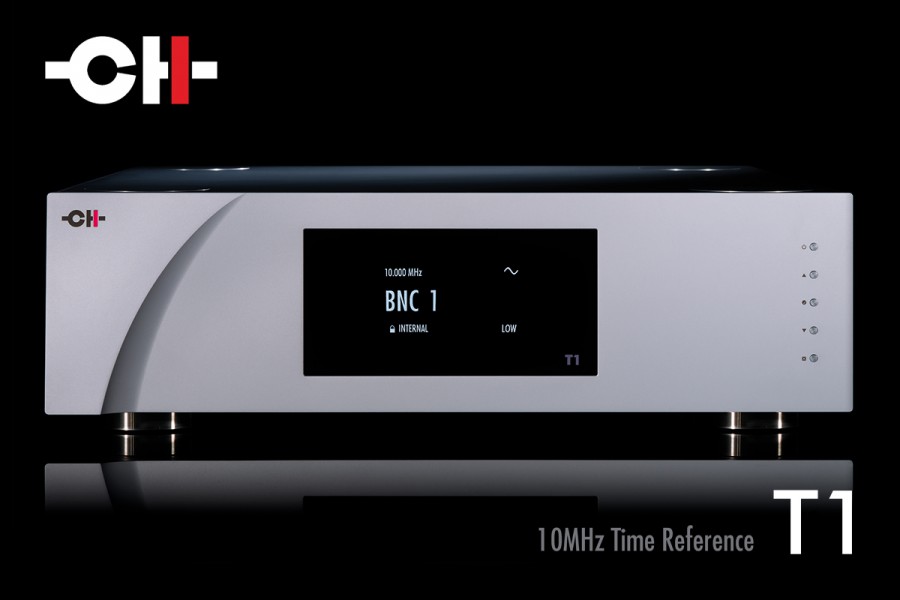

T1은 CH 프리시전이 선보이는 첫 번째 마스터 클럭 제너레이터이며, 그 중심에는 초 저위상 노이즈와 정확도가 높은 오븐제어 수정 발진기(OCXO, Oven-Controlled Crystal Oscillator)를 탑재하고 있습니다.

▲ CH 프리시전 마스터 클럭 제너레이터 T1과 C1의 조합

T1은 10MHz 공칭 주파수를 제공하며, 구형파와 사인파를 선택적으로 사용할 수 있습니다. 또한 75Ω BNC 동축방식의 6개의 출력을 제공합니다. 또한 각 출력파형의 독립적인 제어가 가능합니다. 또한 GPS 입력옵션을 제공하며, 외부 클럭 제너레이터와 동기화를 위한 TTL 입력 역시 제공합니다. 또한 이더넷으로 동일한 네트워크에 연결하면 CH 컨트롤 앱을 통해 각종 조작을 앱을 통해 할 수 있습니다. 이더넷 보드에 함께 제공되는 USB 포트는 펌웨어 업그레이드용으로 사용할 수 있습니다.

▲ CH 프리시전 T1의 후면부

T1의 전원부는 각 섹션별로 전용 초 저노이즈, 3-스테이지 디스크리트 레귤레이트 된 리니어 전원공급 장치를 탑재합니다. OCXO, OCXO 버퍼 및 출력 버퍼용으로는 갈바닉 절연 전원공급 장치를 사용합니다. 전원 트랜스는 자기 및 정전기 차폐된 트로이달 트랜스포머를 탑재합니다.

▲ CH 프리시전 T1 내부

마스터 클럭 제너레이터의 심장인 OCXO는 코어 온도 안정성을 위해 무거운 알루미늄 블록 내부에 탑재하였습니다. 또한, 최대의 댐핑 효과를 위해 OCXO 알루미늄 블록을 부드러운 실리콘 젤 위에 마운트하였습니다. 한편, 전원 트랜스포머는 무소음 블록에 마운트하여 전원 노이즈를 철저하게 억제하였습니다.

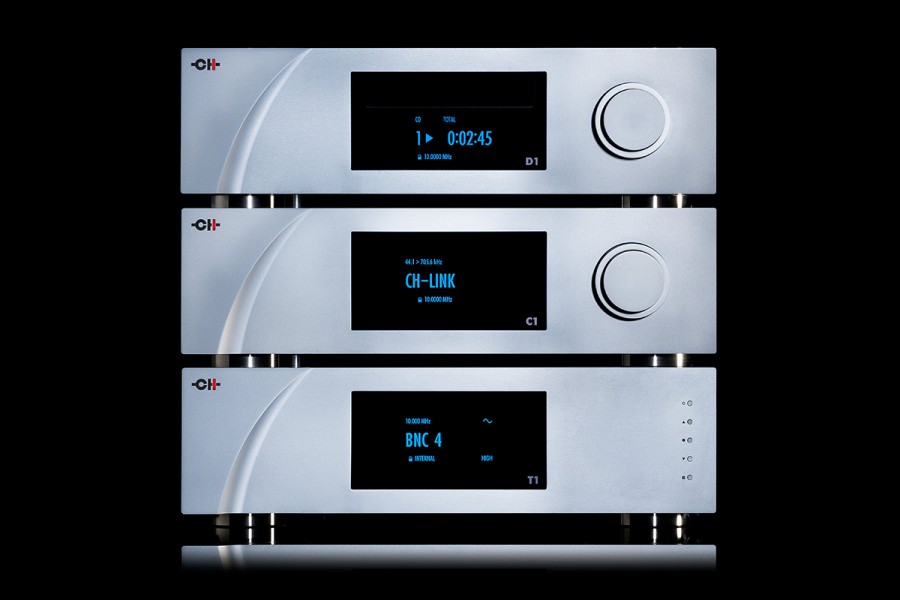

▲ CH 프리시전 T1과 연결한 D1과 C1

T1은 오실레이터의 무분별한 드리프트를 피하기 위해 GPS 옵션을 사용할 수 있습니다. 매우 안정된 인공위성의 세슘 클럭에 동기화하면, T1은 오랜 시간 사용하여도 동일한 동작을 보장합니다.

주요사양

주파수

공칭 주파수

- 내부모드: 10MHz, ± 20ppb, 공장 출하 시 조정

- GPS 모드: 10MHz, ± 1ppb, GPS 옵션이 1시간 이상 연결

튜닝 범위: BNC 입력, ± 0.1ppm

위상 노이즈 성능

- 1Hz: - 105dBc/Hz 이상

- 10Hz: - 125dBc/Hz 이상

- 100Hz: - 145dBc/Hz 이상

- 1kHz: - 155dBc/Hz 이상

- 10kHz: - 165dBc/Hz 이상

10MHz 출력

출력 레벨: 500mV 또는 1V, 피크 투 피크, 75Ω 터미네이션으로 로드, 각 출력에 대해 조정 가능

파형 타입: 각 출력에 맞게 조정 가능한 사인파 또는 구형파

출력 임피던스: 75Ω, BNC x 6 동축 커넥터

외부 BNC 입력

입력 레벨: 5V TTL 레벨

입력 임피던스: 47kΩ, BNC 동축 커넥터

허용 신호 주파수: 1 PPS, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 100kHz

레퍼런스 신호 주파수 편차: 위의 신호 주파수에서 최대 ± 0.1ppm

일반

디스플레이: 480 x 272, 24bit 컬러. AMOLED

주전원 동작: 100V, 115V, 230V AC 선택가능, 47~63Hz

퓨즈 값/위치:

- 스탠바이 퓨즈(지름 5mm): 250mA T(230V AC), 500mA T(100V AC, 115V AC)

- 파워 퓨즈(지름 6.3mm): 10A T(230V AC), 20A T(100V AC, 115V AC)

소비전력: 1W 미만(대기 시), 60W(동작 시)

크기(W x H x D): 440 x 440 x 133mm

무게: 26kg
